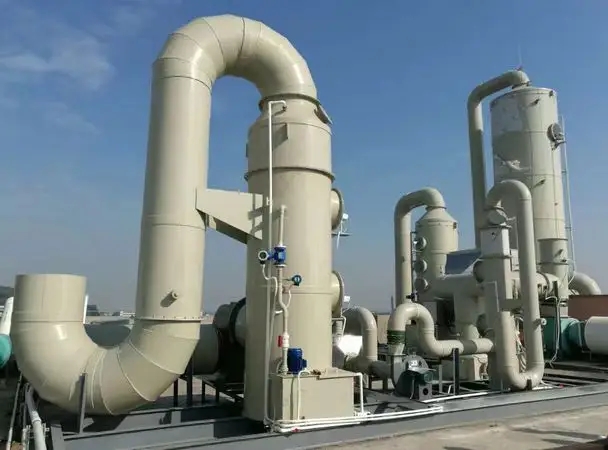

廢氣處理塔的裝置辦法

裝置流程：

1、在裝置施工之前，關于廢氣處理塔施工過程的施工方案，應對人員進行訓練，技術人員應預備廢氣處理塔裝置施工的技術措施，如裝置闡明，焊接闡明等。組織施工人員熟悉圖紙和操作辦法，并進行技術，質量和安全方面的闡明。查看機械和測驗設備的功能，例如各種丈量工具和外表，電焊機，起重機等，尤其是手動葫蘆。

2、廢氣處理塔的建設方案可以防止因運用不合格工具而造成的危險，抵達時有必要查看并承受吸收塔的單芯片設備和資料。除質量證明書外，還應依據當前標準對設備資料進行重新測驗，耗費資料，尤其是焊接中運用的耗費資料，應嚴格控制。

3、在廢氣處理塔施工方案中裝置廢氣處理塔底環板時，裝置并焊接6mm厚的鋼板帶和25mm厚的環板，然后將底部環板放置在設計標高處，***部標高的答應差錯為±2mm。裝置底部環板后，用墊片和環板進行點焊，注意電焊涂層不要掉入螺栓孔中，然后用活動的灌漿資料對地腳螺栓進行注漿，并在到達強度后擰緊地腳螺栓。

4、依照廢氣處理塔施工圖設計圖裝置罐底角，以廢氣處理塔的基圓中心為基準，在地面上以-0.3m的高度畫出中心支撐圓和底部環形板上半徑為2300和9200mm的吸收塔壁板的圓分別將圓周分成32個持平的部分，該線符號在吸收塔基礎和底板上。該線是底板角鋼結構的重心線，地基鑿***，合格后再裝置底板，在基礎上的劃線和底部結構重心線的投影線的基礎上裝置角鋼筆直支撐之后，將角鋼沿半徑方向裝置，并依據圖紙傾斜3：400度，點焊角鋼，并留出一定的焊接收縮量。

5、在裝置廢氣處理塔的施工方案之前，在每個墻板的內側和外側符號中心點，以找到墻板的筆直度。查看墻板設備的凹槽和幾許尺寸，正確后保存縱向焊接空隙（2毫米）。用汽車起重機將***15層整體壁板提升到吸收塔底環板的周圍，并依據內徑丈量每塊壁板的筆直度和水平度，縱向焊縫在同一方向上交錯排列，間距為板長的1/3且***于500mm。焊縫避開油箱銜接插座，距插座的距離***于200mm，焊接墻板時，嚴禁在層之間進行交叉焊接，廢氣處理塔墻板的層之間的空隙應為2mm。在15層均勻地設置八個觀測點，并經過鉛錘的辦法丈量廢氣處理塔壁的筆直度，丈量每層的同心度和圓度。
